基本介绍

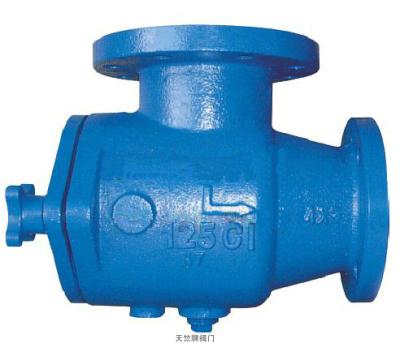

北京竺港阀业有限公司生产的扩散过滤器是一种新型的过滤器，安装在水泵的入口，除了具有过滤杂质的功能以外，还具有稳定水流，防止气穴，提高水泵效率，延长水泵寿命的功能。
|

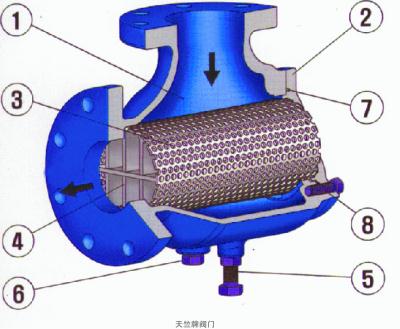

编号 |
部件名称 |
材质 |
|
1. |
阀体 |
生铁（生钢，球墨铸铁） |
|
2. |
阀盖 |
生铁（生钢，球墨铸铁） |
|
3. |
过滤网 |
不锈钢 |
|
4. |
导向板 |
不锈钢 |
|
5. |
支撑螺栓 |
碳钢 |
|
6. |
排水塞 |
碳钢 |
|
7. |
O型圈 |
丁晴橡胶 |
|
8. |
盖螺栓 |
碳钢 |
所具备特征
1、过滤器：安装大的开口面积的2重过滤网，使压力损失减小，提高泵的效率，并且清洗管道后，可方便去除过滤网。
2、流体平衡：把通过过滤网的脉动状态的流体，通过叶片使其稳定，压力损失减小，使泵的效率增大。
3、吸附管道内的铁粉：内部可选装磁铁，可过滤铁粉及焊渣，继而保护阀门及管道。通过堵上的永久磁铁吸附管道内及进入泵的铁素体铁成份，进而保护泵及管道上的各种机器，并且可方便清洗。
4、过滤器清洗方便：为了方便清洗过滤网，采用铰链结构，可方便拆装过滤网。
基本参数
|
适用介质 |
水，清油 |
|
适用压力 |
Max.10kgf/c㎡--- Max.20kgf/c㎡ |
|
适用温度 |
Max.80℃(可定做Max.120℃) |
|
连接方式 |
螺纹连接 凹槽连接 法兰连接 |
|
水压试验 |
15kgf/c㎡-3分钟---30kgf/c㎡-3分钟 |

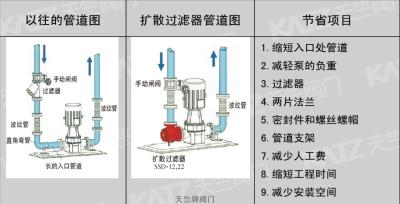

安装位置图
