手动刀型闸阀PZ73H、PZ73F、PZ73Y 手动刀型闸阀：手动驱动、对夹式连接、明杆平行式刚性单闸板，阀座密封面为硬质合金与聚四氟乙烯，公称压力 PN10~16，阀体材料为碳素钢（PZ73H-10C/16C）、不锈钢（PZ73F-10P/16P PZ73Y-10P/16P），具有排渣功能的的闸阀。

采用全圆形的通道设计，在刀板上端安装有聚四氟乙烯、刮泥器，聚胶脂或含Ni耐磨铸铁制成的耐磨折边锥体安装在刀闸阀的进口端，可在阀体四周设置多个冲洗口。刀板底端加工成刀刃，光洁度高，保证了良好的密封性。广泛满足造纸、纸浆工业、工业污水和城市污水处理、化工厂、飞灰处理、散状物料输送、食品饮料工业的使用要求及工作条件苛放慢的环境条件下。

水封闸阀适用于公称压力 100MPa，工作温度 425℃，工作介质为水、蒸汽、油品和非腐蚀气体的管路上作启闭装置用，尤其适用于火电厂汽机真空冷凝系统。

【产品特点】

1、S/Z型系列采用双闸板双向弹性密封、启闭灵活、迅速、密封可靠

2、产品结构简单、紧凑合理、检修方便、使用寿命长

3、在管路上作启闭装置用，必须处于全开或全闭状态，不得用于调节流量

4、阀门连接方式有法兰和焊接两种，驱动方式为手动和电动

【设计和制造标准】

设计与制造：GB12234

法兰尺寸：GB9113　JB7490

压力温度：JB/T74　GB9131

结构长度：GB/T12221

对焊连接尺寸：－

DKZ41H、DKZ41Y 型 PN10~PN100 钢制真空闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为合金钢，公称压力 PN10~PN100，阀体材料为优质碳钢（DKZ41H）、铬钼钢（DKZ41Y）的真空闸阀。

Z41T、Z41W、Z41H 型 PN10~PN40 法兰连接铁制明杆闸阀：手动、法兰连接、明杆楔式刚性单闸板，阀座密封面材料为铜合金（Z41T）、铸铁（Z41W）、Cr13 系不锈钢（Z41H），公称压力 PN10~PN40，阀体材料为铸铁的闸阀。

1、本产品的阀盖填料室具有水密封结构，当接口通入压力0.6- 1MPa的水时，可使系统与大气隔离，保证系统具有良好的气密封。

2、水封闸阀采用双闸板双向弹性密封，启闭灵活、迅速、密封可靠。3、产品结构简单、紧凑合理、检修方便、使用寿命长。

1、本系列阀门主体采用铸锻结构，具有平行双密封副半强制双向密封，密封面到位运动和楔形块楔紧运动分步作用，实现零泄漏。

2、密封面之间摩擦系数小，启闭方便，而且，密封面的磨损有自动补偿功能。3、结构简单，紧凑，检修方便，使用寿命长。

用途∶本阀适用全开全闭的各种管道。

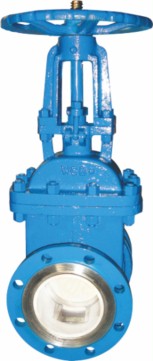

1、适用于石油、化工、治金、矿山、电力、输煤厂、水泥厂、水处理等行业。

2、间板、阀座密封面材料均采用结构陶瓷制造，可耐磨损、腐蚀和抗高温蠕变、抗热震性，实现长寿命免维护。

3、排渣阀阀体下部分带有排渣口，在关闭的情况下由于管道压力冲向排渣口使渣子彻底排出，不会有灰渣留在阀底，使闸板完全密封。
