三合一止回阀 Three-One Check Valves
在现代社会里各种建筑日益高层化和大型化的趋势下，将三合一止回阀安装在供排水，冷暖水处理，锅炉的再供水系统泵的出口处，可防止因泵的停止运转而产生的逆流现象。
|

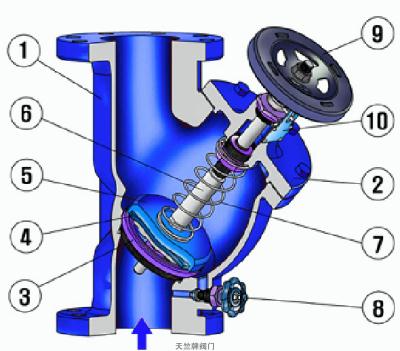

编号 |
部件名称 |
材质 |
|
1. |
阀体 |
生铁（生钢，球墨铸铁） |
|
2. |
阀盖 |
生铁（生钢，球墨铸铁） |
|
3. |
阀座 |
不锈钢 |
|
4. |
阀瓣 |
丁腈橡胶 |
|
5. |
阀座压板 |
碳钢 |
|
6. |
阀杆 |
不锈钢 |
|
7. |
弹簧 |
不锈钢 |
|
8. |
旁通阀 |
不锈钢锻压 |
|
9. |
手轮 |
碳钢 |
|
10. |
压力计 |
不锈钢 |
基本参数
|
适用介质 |
水，清油 |
|
适用压力 |
Max.10kgf/c㎡--- Max.20kgf/c㎡ |
|
适用温度 |
Max.80℃(可定做Max.120℃) |
|
连接方式 |
螺纹连接 凹槽连接 法兰连接 |
|
水压试验 |
15kgf/c㎡-3分钟---30kgf/c㎡-3分钟 |
产品特点
1、实现多功能技术：缓冲止回阀+截止阀（闸阀）+平衡阀
——减少费用：材料费，人工费，施工费
——节约空间：大大减小了安装空间
——减少重量：减少了管道重量
2、内部安装弹簧：防止水锤
3、调节阀门开口度：调节阀门喷出量
4、安装指示器：方便确认阀门的开度
5、阀瓣采用丁晴橡胶，密封性好，防冲击
6、弹簧采用不锈钢材质，有着良好的耐蚀性
7、安装旁通阀，回收出口处的水
8、可以水平或垂直安装，适用于各种安装空间
9、流线型流路，减少压力损失
工作原理
泵的出水压在0.04~0.07kgf/cm²的小的压力也可启动阀瓣C使介质流过。泵在停止运转时，流过的介质压力降低，利用弹簧B的弹力使阀瓣迅速关闭，可有效地防止水锤的产生。三合一止回阀的阀瓣采用了丁晴橡胶制成，可有效地吸收冲击力并起到完全密封的作用。
闸阀功能转动阀杆A手柄，彻底阻断介质流动；三合一止回阀采用丁晴橡胶阀瓣，可起到完全密封的作用。
流量调节利用阀杆A手柄的转动，可调整阀瓣开度，调节介质的流量；通过指示牌，可判断开启的程度。
补充功能泵的吸入侧发生真空无法吸入介质时，起到补充流体的作用；可回收出口处的介质。

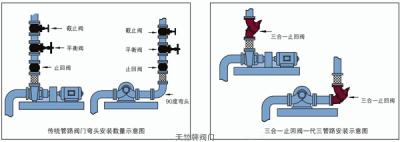

安装位置图
